SPW6132 LED移動工作燈

■ 安全性：

以下為一般性安全性要求：

●   操作不當會引起產品損壞或者嚴重傷亡，使用前，為避免損壞產品或引起傷亡，請務必在操作前閱讀并理解此說明書內容和警告。

●   請勿將手冊從產品中移動，確保說明書附帶在產品中。

●   確保操作人員已接受過專門的必要培訓，能勝任此工作，且已閱讀并理解了說明書內容。

●   產品工作狀態，請勿觸摸任何車體內部可能帶電的部位，如發電機、電纜、接線端子。

●   本產品的升降平臺部件可升至數米，支撐支腿部件可以展開，請保證產品工作范圍（面積和高度）內沒有障礙物。

●   產品內部有電纜和電路，請勿隨意清洗 ；

●   產品任何部分有損壞或缺失部件，立即停止使用，必須進行維修，確保產品完好后才能啟動使用。

●   產品運行中請勿斷開電源、拆開防護部件、燈具或控制箱。確保所有保護如控制箱上的開關有效。當產品在升降過程出現危險時，應立即按下紅色“總電源開關按鈕”。

●   產品中燈頭、桅桿升降平臺、底盤框架/發電機安裝固定的鏈接螺栓、螺母等緊固件需經常進行檢查維護。在產品使用前，必須再檢查一次，確保無零件松動、缺失后方可使用。

●   本產品發電機工作時，會產生噪音，7 米處約 60db，如有必要，請準備耳罩。

●   產品工作時，某些部件會產生高溫，如燈盤、發電機排煙管等，請勿觸摸。

●   請勿將身體部件靠近容易夾傷的縫隙處，如桅桿升降平臺之間的縫隙。

●   本產品需在通風環境中使用，密封環境使用本產品，可能造成無法啟動，請確保環境空氣的暢通。產品工作中，發電機組會產生廢氣、廢煙，如有必要請做好防護措施。

●   產品使用時，嚴禁車體脫離地面后升起操作燈具升降桿，嚴禁在支腿未支撐狀態或未調平狀態，就升起平臺，以及嚴禁在平臺升起狀態時，就收起支腿。未按規定操作可能會出現桅桿升降臺傾倒的安全隱患。

●   本產品必須用的物質可能對健康影響，如汽油、機油。請使用合適的容器盛放此類物質。使用這些物質后如需處理，需要按規定處理，詳細請按當?shù)匾?guī)定和法規處理， 避免造成環境污染。

●   每次使用前檢查桅桿升降平臺之間縫隙是否有灰塵、砂礫、樹葉等障礙物。如有，需及時清理，以免影響平臺升降的平穩性。

●   不得隨意改裝本產品，因產品改裝導致產品的安全事故，本公司不負責任。

以下為主要部件安全性要求：

1、發電機組：

●    發電機是供電設備，操作不當可產生觸電危險，請確保操作發動機人員務必已閱讀本說明書并理解其內容和警告。

●        啟動發電機前，請確保使用的燃油、機油型號正確，型號不對可能損壞發電機。

●        禁止在發電機運轉時添加燃油或機油。

●        發電機運轉中，排煙管和消聲管會產生高溫，并排除廢氣和廢煙，請不要觸摸，防止燙傷。

●    需要維修或檢查發電機時，確保發電機已關閉。當發電機運轉時，禁止將身體任何部份接觸到發電機電纜的裸露部份，裸露部分可能帶電。

●    為防止發電機發生火災，請準備 BC 類或 ABC 類專用滅火器。請勿只用 A 類或

B 類滅火器。

●    發電機僅可連接與其相符的電壓、頻率、負載的電氣設備；任何不匹配的設備, 可能損壞發電機或電氣設備。

●    補給燃油時要先關閉發電機,切勿在吸煙或明火附近補給燃油。

2、升降平臺

●    升降平臺操作不當會引起產品損壞或傷亡,請確保操作平臺的人員務必已閱讀本說明書并理解其內容和警告。

●    升降平臺以電動推桿為動力,請確保經常檢查電動推桿與與底盤的連接是否牢靠，鋁合金桅桿之間的連接鋼絲繩是否脫離轉盤等組件功能正常，無損壞、無漏油等問題。

●    升降平臺升到最高位時,有輕微晃動屬正?，F(xiàn)象,但晃動幅度過大，則需進行檢查是否有異常情況。

●    升降平臺會升至數米高,確保其高度范圍內無高壓電線、樹枝等,確保使用安全。升降平臺在升降過程中,應該密切注意周圍環境，防止燈頭撞擊或是掛碰到電線,橫梁、樹枝等周邊及高空事物。

●    升降平臺未下降到底，禁止收起支腿，禁止移動升降平臺。

●    嚴禁升降平臺上升下降過程中，擰松桅桿組件上的星型扳手。

●    嚴禁使用過程中拔開桅桿組件中的防水對接連接頭。

3、發電機組件

●    桅桿組件和發電機組件之間采取快折式結構安裝，確保連接牢靠，無松脫現象。

●    發電機采用抱箍式安裝，確保抱箍處螺釘擰緊，避免發電機自身振動導致發電機松脫。

●    發電機組件上的拉桿用于在路面平坦的環境近距離拖拉發電機組件和燈頭組件，不能用于拖拉桅桿結構；拉桿收起時，要按住按鈕直到拉桿推到底部，然后松開按鈕，才能保證拉桿正常復位。

4、運輸過程

●    運輸過程可將整體結構拆成燈頭組件、桅桿組件、發電機組件三部分進行運輸。

●    運輸不當可能造成產品損壞或事故。

●    運輸車輛必須滿足足夠的載荷，確保運輸過程中的安全性、穩定性。

●    運輸前請確保升降平臺和燈盤已下降到位，處于復位狀態，支腿已經收起并被插銷鎖定。

●    桅桿組件的桅桿和前支腿之間設計有防止桅桿滑開的插銷，運輸前請檢查該插銷處于正確插入狀態。

●    運輸過程中應該用至少兩條汽車捆綁帶將桅桿組件綁緊，避免運輸過程升降平臺晃動,造成連接部位松動或損壞。

●    除了用捆綁帶固定升降平臺外,還須用木塊等擠在平臺和運輸車輛尾板、及前面護欄之間,避免運輸中平臺前后竄動。

●    運輸過程應保持車速平穩，嚴禁急剎急停。

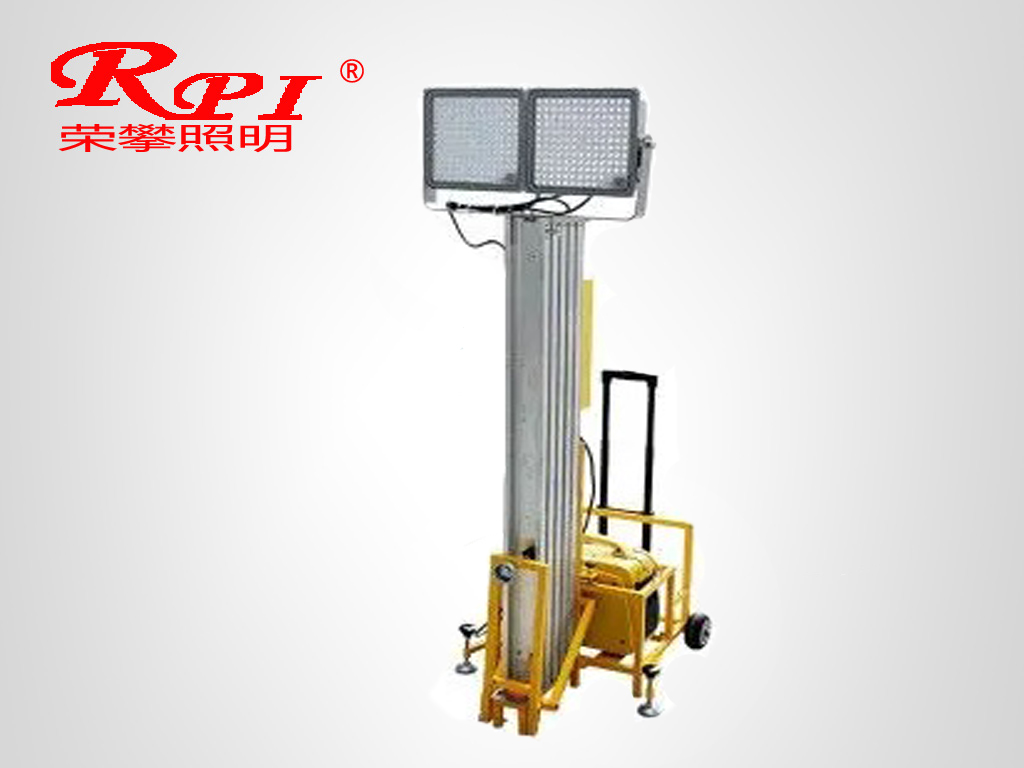

本公司結合市場需要，最新研制開發出SPW6132-300W    LED 全方位移動工作燈， 產品主要適用于電力、鐵路、公安、消防、油田、石化、冶金等各行業、各警種，大型施工作業、搶險救援、巡防演練等大面積場所照明。

■ 結構特性

●   本產品能夠同時滿足皮卡和中小型貨車裝卸，可免工具拆裝成三大部件運輸，避免叉車或吊車裝卸，快捷、高效、安全、經濟。

●   照射范圍廣平臺升起高度約 5 米，豎直旋轉 0-135°，在此范圍內任意改變照射角度，照射最遠距離可達 50 米。

●   操作簡單簡潔的控制面板，控制燈具的 5 米內的任意升降停、滿足現場指揮操作的方便性。

● 發電機組采用變頻級發電機，電啟動、低噪音，高可靠，使用維護方便。

■ 技術參數

（1） 、燈盤組件 光源類型：LED

額定功率：2*100W 豎直旋轉：0-135° 光通量：35000lm 防護等級：IP66

（2） 、桅桿組件：

升降動力：發電機/電動推桿

上升時間：≤2Min(3m)/≤3Min(5m) 下降時間：≤2Nin(3m)/≤3Min(5m)

（3） 、發電機組件：

發電機類型：變頻發電機

輸出功率、電壓/頻率：0.7KM，220V/50Hz 燃油類型：汽油

油箱容積：2.1L 機油容積：0.25L

注滿油連續使用時間：>6h 啟動方式：手拉

噪音（7 米處）：≤70db 冷卻方式：風冷

（4） 、控制模塊

控制方式：面板開關漏電保護功能：有 輸入：220V

（5） 、其他

水平儀數量：1 定向車輪：2

整燈重量：<50KG

外形尺寸：830*580*1700（mm） 抗風等級：5 級

■ 使用方法：

一、使用前準備：

（1） 、檢查燃油

●  確保油箱內有足夠的燃油；

●  如果油位低，請加入適量的燃油；

●  加注燃油時務必使用燃油濾網；

●  推薦燃油：無鉛汽油；

●  油箱容量：2.1L 警告：

●在發動機運轉時或還處熱狀態時，切勿向油箱加注燃油。

●在加注油前要關閉燃油開關。

●應小心，不要讓灰塵、水或其他雜質進入燃油。

●請勿在加油時使燃油高出濾網，否則燃油加熱膨脹后會有溢出的風險。

●在啟動發動機前，應將濺出的燃油完全擦干凈。

●加油時遠離火星。

（2） 檢查機油

注意機油的油位必須在低油位下限以上，如有需要請隨時加油。

●拆下機油心，檢查機油油位。

●如果機油的液位低于液位刻線，請加注合適的機油至高液位刻線位置。在檢查機油液位時，不要將機油注油蓋擰入。

●如果機油已變臟，應予更換。

●推薦機油：使用低溫機油

●推薦機油類型：SAE 10W30 SJ 等級以上

（3） 、整體組裝

●SPW6132-300W   LED 全方位移動工作燈由燈頭組件、桅桿組件、發電機組件三組組裝，免工具拆裝。

1、將桅桿組件頂部的插銷拉開，然后將燈頭組件插入桅桿組件頂部的滑槽中，隨后再將插銷松開歸位，并能穿過桅桿組件和燈頭組件的定位孔；

2、將燈頭組件上的線材對接頭與桅桿線材對接頭連接好；

3、將發電機組與桅桿組件連接，發電機組件以輪子為支點，整體稍微上翹，將發電機組件底部左右連接處的兩個“L”型卡扣卡入桅桿組件底部的橫梁上；

4、保證發電機組件的“L”型卡扣與桅桿組件的底部橫梁連接牢靠后，將桅桿上的 2 個星型扳手螺紋擰入發電

機組件上的對應的開孔中，確保擰緊，并將插銷插入對應的中間的孔位；

5、將桅桿組件和發電機組件上連接支腿的 2 個插銷拔出，桅桿組件上的支腿由豎起狀態轉到水平狀態，發電機組件的兩個支退打開，調節至合理角度，然后根據地面的情況， 調節星型扳手的高度；

二、啟動發電機：

注意：●啟動發支機前切勿連接任何用電設備！

1、將油箱蓋通氣旋鈕置于“OPEN”位置；

2、將油開關手柄置于“ON”位置；

3、將發動機開關置于“開機”位置；

4、按油泡幾次，將燃油泵入化油器內；

5、將發動機阻風門手柄置于“啟動”位置；

6、先輕輕拉動手拉式起動器手柄，直到感到有阻力。這個位置是“壓縮”點。使手柄返回其原來位置并用力將其拉動；

注意：不要將繩完全拉出。起動后，在仍握住手柄的時候，慢慢地將啟動器手柄返回原來位置。

7、發動機運行十幾秒，再將阻風門手機打到“運行”位置；

8、發動機在空載狀態下運行幾分鐘就可以加負載使用；

9、當發電機正常運行以后，可以將節能開關打到“節能開”位置，這樣發電機會根據實際負載調節輸出，可以節約一定油量。

四、啟動升降平臺

注意：●啟動發動機前切勿連接任何用電設備！

1、發電機啟動幾分鐘后，將控制箱引出的電源插頭連接到發電機插座上；

2、將“電源”按鍵開關撥向上位置，總電源打開。

3、上升/停止/下降 開關有三擋，開關撥到向上位置，升降平臺上升（升降平臺到達最大高度時，會自動停止），開關撥到中間位置，升降平臺停止，開關撥到向下位置時，升降平臺下降（升降平臺下降到最低位置時，會自動停止）；

4、將“燈”開關撥到向上位置，燈具點亮，開關撥到向下位置，燈具熄滅。

五、使用完畢的處理

1、先將“燈”開關關閉，再按“下降”鍵下降升降平臺，最后把“電源”關閉；

2、收起底部支腿，將插銷插入孔位；

3、從發電機的電源插座撥出電源線；

4、將發電機開關置于“關機”位置；

5、將油開關旋鈕手柄置于“OFF”位置；

6、將油箱蓋通氣旋鈕順時針旋到“CLOSE”位置。

維護保養：

發電機的維護保養：

1、定期的維修保養是使機械保持最佳工作狀態的重要條件：

2、機油的更換

1) 、將發電機從發電機框架上取出，放置在一個平面上，并啟動發電機數分鐘， 提高它的溫度，然后再停止發動機。

2) 、松開螺絲并卸下蓋子;

3) 、卸下機油尺；

4) 、將一個油盆放置在發動機的下面，取下排油塞，機油即會由箱中排出放光后旋緊排油螺塞。

5) 將發電機放置在水平地面上；

6) 將機油加至注油口的上層；

7) 旋緊加油尺,蓋上蓋子并用螺絲鎖緊推薦機油:使用低溫機油

推薦機油類型:SAE10M30SJ 等級以上

注意：務必使機油油位保持在上下油位之間，不要讓異物進入曲軸箱，每 100 小時更換機油。

3、空濾器清潔

使空氣濾清器保持正常條件是極為重要的。因安裝不正確、維護不正確或不良的濾芯會使灰塵進入而導致發動機損傷和磨損。

1)、卸下蓋子；

2） 、取下空濾蓋子和濾芯；

3） 、用溶劑清洗濾芯并干燥；

4) 、給濾芯加油并擠掉多余的油；濾芯是濕的，但不能滴油；

5) 、將濾芯裝入空濾器中；

6) 、蓋上蓋子

4、火花塞檢查

1) 、卸下蓋子，用火花塞套筒卸下火花塞；

2) 、檢查火花塞上是否有積碳,請用火花塞清潔器和鋼絲刷將積碳清除;

3) 、檢查火花塞間隙，將電極間隙調整到 0.7 至 0.8mm；

4) 、安裝火花塞：

標準火花塞顏色:褐色

標準火花塞型號:CMR6A(T0RcH) 火花塞間隙 a:0.7 至 0.8mm

5) 、蓋上蓋子

5、燃油濾網

1）、卸下油箱蓋；

2) 、使用溶劑進行清潔；

3) 、擦干凈；

4) 、放入并旋緊油箱蓋。警告!

務必將油箱蓋擰緊。以防燃油濺出。

6、消音器

1) 、卸下蓋子；

2) 、取下消音器網罩；

3) 、使用金屬刷子將網罩上的碳灰刷除；

4) 、安裝消音器網罩;

5) 、蓋上蓋子。警告：

發電機運行后消音器會很熱。

在發電機及消音器還未冷卻前進行檢查及維修時，注意切勿使您的皮膚及衣服接碰到發動機及消音器。
