適用場所：

●適用于電力、鐵路、公安、消防、油田,石化,冶金等各行業、各警種,大型施工作業、搶險救援、巡防演練等大面積場所

結構特點：

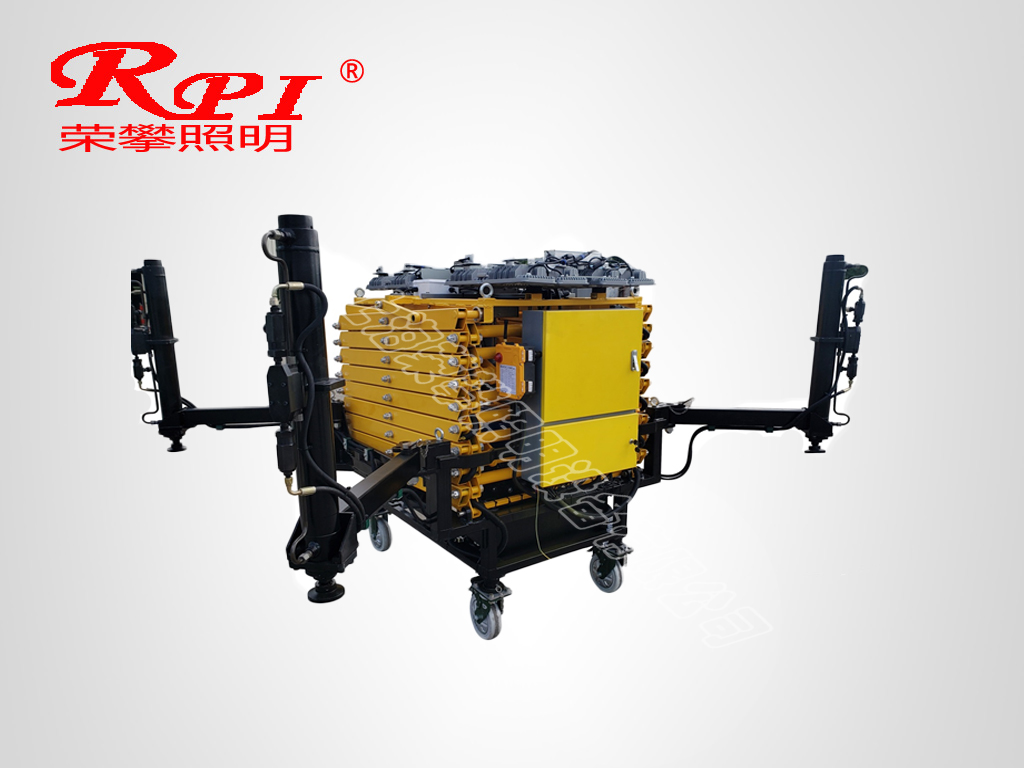

●本產品能夠同時滿足皮卡和中小型貨車自動裝卸,避免叉車或吊車裝卸，快捷，高效，安全，經濟。高機動能夠同時滿足叉車、 吊車、人力拖行等多種移位方式；整體高度1.4米，皮卡車裝車高度2.2米以下，滿足部分村莊、橋洞、地下停車庫2.2米限高，避免超高繞路行駛， 滿足應急救援快速響應。照射范圍廣平臺升起高度約10米，可水平旋轉0-358，豎直旋轉0-135，在此范圍內任意改變照射角度，照射最遠距離可達220米。操作簡單，配有集成化可視操作面板，控制開關，控制顯示屏，集成于同一面板上；同時配有無線遙控器，控制燈具的自升裝卸、剪叉升降功能，遙控距離30m，滿足現場指揮操作的方便性。進口發電機組，采用進口發電機，電啟動、低噪音，高可靠，使用維護方便。

●燈頭采用4×550W（功率可選配）   LED光源，免維護， 即開即亮.垂直升高≥10米、升降桿要為可折疊式。

●燈頭可自動水平轉動0-358度，垂直上下轉動0-135度，可滿足不同照明需求。

20m處燈頭正下方確保照度達200lx以上，可滿足應急指揮的正常工作。

●確?？癸L(fēng)等級高，安全有保障。

●燈具收起高度2.2米以下（含皮卡車底盤高度），滿足部分村莊、橋洞、地下停車庫2.2米限高，避免在應急救援路上因?yàn)槌叨@路行駛，滿足應急救援快速響應。

●配有可視化操作面板， 簡單方便，集成能夠啟動發動機、控制燈具 亮滅、發動機/市電供電切換、燈頭云臺轉動、USB/點煙器輸出、市電輸出、ipad支架功能， 可有效的解決電源轉換問題,

●液壓系統配有可遠程操作的遙控器，可以控制燈具的自升降裝卸、剪叉升降功能，遙控距離30m，滿 足現場邊指揮邊操作。

●皮卡車自動裝卸、同時還滿足中小型貨車的自動裝卸,

●多種 運輸方式（ 叉車、吊車、人力推行），滿足應急現場環境照明各種地形挪位需求?！裨摕艟哌€可以選配第二組照明燈、必須要留有位置和接口，可選配遠程視頻傳輸模塊。

●重量≤1000 Kg。

●要采用全自動液壓系統，剪叉式升降結構。

●收起尺寸1399*1268*1398 mm（不含行走輪）。

●發電機要采購國際知名品牌4沖程風冷汽油機（可選配柴油）。

●油箱容量≥28L、可連續工作時間≥12 h。

●功率≥5 KW。

●標準插座輸出3×10A。

結構特性:

技術參數：

★★★安全性:

▲以下為一般性安全性要求:

操作不當會引起產品損壞或者嚴重傷亡。使用前，為避免損壞產品或引起傷亡，請務必在操作前閱讀并理解此說明書內容和警告。請勿將手冊從產品中移出，確保說明書附帶在產品中。確保操作人員已接受過專門的必要的培訓，能勝任此工作，且已閱讀并理解了說明書內容。

產品工作狀態，請勿觸摸任何車體內部可能帶電的部位，如發電機、電纜、接線端子。 產品在工作狀態確保控制箱門處于關閉狀態。 無人看管時，確保箱門被鎖上。本產品的升降平臺部件可升至數米, 液壓支腿部件可以展開，請保證產品工作范圍(面積和高度)內沒有障礙物。產品內部有電纜和電路，請勿隨意清洗。產品有任何部分有損壞或缺失部件，立即停止使用。必須進行維修，確保產品完好后才能啟動使用。產品運行中請勿斷開電纜，拆開防護部件、燈具或控制箱。 確保所有保護如控制箱及遙控器上的緊急制動開關有效。當產品在升降過程出現危險時，應立即按下紅色“緊急制動控制按鈕”。產品中燈盤，云臺、升降平臺、發電機安裝固定的鏈接螺栓、螺母等緊固件需經常進行檢查維護。

在產品使用前, 必須再檢查一次，確保無零件松動，缺失后方可使用。本產品發電機工作時，會產生噪音，7米處約70db。如有必要，請準備耳罩。產品工作時，某些部件會產生高溫，如燈盤，發電機排煙管，液壓油箱等，請勿觸摸。請勿將身體部位靠近容易夾傷的縫隙處, 如升降平臺的剪叉縫隙。

本產品需在通風環境中使用。密閉環境使用本產品，可能造成無法啟動，請確保環境空氣的暢通。 產品工作中，發電機組會產生廢氣，廢煙，如有必要請做好防護措施。產品使用時，嚴禁車體脫離地面后升起操作燈具升降桿，嚴禁在液壓支腿未支撐狀態或未調平狀態， 就升起平臺。以及嚴禁在平臺升起狀態時，就收起液壓支腿。未按規定操作可能會出現燈塔傾倒的安全隱患。

本產品必須用的物質可能對健康產生影響，如汽油、機油，液壓油。請使用合適的容器盛放此類物質。使用這些物質后如需處理, 需要按規定處理,詳細請按當?shù)匾?guī)定或法則處理,避免造成環境污染。

每次使用前檢查滑動軌道處是否有灰塵、砂礫,樹葉等障礙物。 如有，需及時清理,以免影響平臺的升降的平穩性。不得隨意改裝本產品,因產品改裝導致產品的安全事故,本公司不負責任。

以下為主要部件安全性要求:

1、發電機組：

●發電機是供電設備，操作不當可產生觸電危險。請確保操作發動機人員務必已閱讀本說明書并理解其內容和警告。啟動發電機前, 請確保使用的燃油、機油型號正確。型號不對可能損壞發電機。禁止在發電機運轉時添加燃油或機油。發電機運轉中，排煙管和消音管會產生高溫，并排除廢氣和廢煙，請不要觸摸，防止?fàn)C傷。需要維修或檢查發電機時，確保發電機已關閉。當發電機運轉時，禁止將身體任何部分接觸到發電機電纜的裸露部分，裸露部分可能帶電。

●為防止發電機發生火災，請準備BC類或ABC類專用滅火器 請勿只用A類或B類滅火器。

發電機僅可連接與其相符的電壓、頻率,負載的電氣設備。 任何不匹配的設備,可能損壞發電機或電氣設備。補給燃油時要先關閉發電機, 切勿在吸煙或明火附近補給燃油。

2、升降平臺：

●升降平臺操作不當會引起產品損壞或傷亡。請確保操作平臺的人員務必已閱讀本說明書并理解其內容和警告。

●升降平臺以液壓為動力，請確保經常檢查液壓油箱、液壓油管，液壓泵站等組件功能正常，無損壞,、無漏油等問題。

●升降平臺升到最高位時，有輕微晃動屬正?，F(xiàn)象。 但晃動幅度過大，則需進行檢查是否有異常情況。

●升降平臺會升至數米高，確保其高度范圍內無高壓電線、樹枝等，確保使用安全。升降平臺在升降過程中,應該密切注意周圍環境,防止燈頭撞擊或是掛碰到電線、橫梁、樹枝等周邊及高空事物。

●升降平臺未下降到底，禁止收起液壓支腿，禁止移動升降平臺。操作人員在升降平臺時,應站在液壓支腿范圍外，但距離不應過遠，不能超出操作人員的視線，要密切觀察平臺升降狀態,以免發生危險

3、液壓支腿：

●液壓支腿以液壓為動力, 不當操作會損壞液壓系統。液壓支腿的油管,液壓鎖 調速閥等要經常檢查, 確保無損壞, 機油問題。

●液壓支腿展開范圍內,不許有人員或者任何異物,防止壓住異物或人員。確保液壓支腿支撐地面結實、無松軟或塌陷，必要時應加墊板，保證平臺工作時始終處于水平狀態。一鍵全伸或全收液壓支腿過程中，應注意觀察平臺的水平度，傾斜略明顯時，應先點動對應支腿按鈕，把平臺調平后，方可繼續全伸或全收液壓支腿。點動液壓支腿按鈕時，且勿持續升或降單個液壓支腿，以免單個支腿受力過大造成損壞，或造成平臺傾倒。

4、蓄電池：

●蓄電池正負極反接，可引起事故。啟動發電機前，確保發電機的蓄電池接線正確。蓄電池內含硫酸，如發生意外不慎接觸到皮膚、眼睛，請立即用水清洗。

●蓄電池會在發電機運行時充電, 若長期不用, 蓄電池每個月需充電維護至充滿狀態, 充電請使用海洋王專用充電器。

5、運輸過程：

●運輸不當可能造成產品損壞或事故。運輸車輛必須滿足足夠的載荷,確保運輸過程中的安全性、穩定性。

●運輸前請確保升降平臺和燈盤已下降到位,處于復位狀態,液壓支腿已經收起并被安全銷鎖定。

●運輸過程中應該用至少兩條汽車?yán)墡蛇叺臒舯P綁緊, 避免運輸過程燈盤晃動,造成連接部位松動或損壞。除了用捆綁帶固定升降平臺外, 還須用木塊等擠在平臺和運輸車輛尾板、及前面護欄之間,避免運輸中平臺前后竄動。

運輸過程應保持車速平穩, 嚴禁急剎急停。

服務承諾：

感謝購買榮攀照明公司先后通過 ISO9001，ISO14001，OHSAS18001質量體系認證、產品自購買之日起移動產品保修1年，固定產品保修1年，在正常使用情況下，產品出現任何故障由本公司負責維修（免材料費和修理費），1年后只收取成本費。移動式產品光源保用1年，固定式電器光源保用1年。
